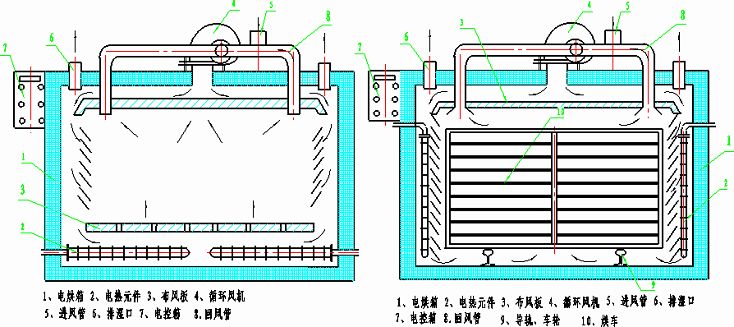

一、電加熱熱風循環烘干箱原理圖：

                       電熱元件在底部原理圖                          電熱元件在側面原理圖

二、電加熱熱風循環烘干箱功能簡介：

四、電加熱熱風循環烘干箱的應用范圍:

      適用于制藥、化工、食品、農副產品、水產品、輕工、重工等行業物料及產品的加熱固化、干燥脫水。

      如原料藥、生藥、中藥飲片、浸膏、粉劑、顆粒、沖劑、水丸、包裝瓶、顏料染料、脫水蔬菜、瓜果干、香腸、塑料樹脂、電器元件、烘漆等。

• 電熱烘干箱是將電能轉化為熱能的電加熱烘干設備。安裝在烘箱上部的循環風機將冷風送至安裝在電加熱室的電加熱元件加熱為熱風，并經調風板布風后送至烘干物料，與物料交換后攜帶大量水分和余熱的廢氣一部分經排潮口排入外界大氣（排潮），另一部分經引風口進入循環風機后循環，以充分利用余熱。
• 箱體結構，電熱轉換，冷熱風循環路線見圖
• 烘箱內的熱風溫度、烘干時間根據被烘干物料的工藝要求設定，并據此由電控箱自動控制

• 本設備根據熱交換原理設計，箱體采用優質特種材料制作。具備結構簡單，布局合理，控溫精度高，保溫性能好，熱效率高，運行安全可靠等優點。是物料烘干的理想設備。

• 本設備能源為潔凈能源，全密封，基本為閉路循環，因此特別適用于水分含量要求嚴、無污染的化工、食品、藥品等重要物料的烘干干燥

  三、電加熱熱風循環烘干箱的類型：

  • 本設備按電加熱元件在烘箱風的布置分為兩類：1.電熱元件布置在烘箱側面；2.電熱元件布置烘箱底部。
  • 側面布置的電烘箱較適用于烘箱內有烘車，烘盤，物料重，含水率高，產量質量要求高的物料的烘干；底部布置的電烘箱較適用于物料面積大，烘干質量要求低的物料的烘干。烘干物料置于烘箱內格、柵架上，底面承重小，人體不需進入烘箱內的小型烘箱，以保護底部的電熱元件。有時也可以有烘車，但底部必須有足夠的強度和對電熱元件的防護措施。
  • 側面布置適用于平流干燥，熱風只經料盤、物料表面對物料烘干，熱效率較低。底面布置最適用于穿流干燥。熱風可從物料中穿過，接觸面積大，熱效率高。從對流傳原理上底面布置的烘箱內溫度均勻性要好。但底面布置的不適用于漿液類物料的干燥，水分滴入下部將引起電熱元件的短路。
  •  具體烘箱的尺寸、規格、應根據用戶的物料產量、原料溫度、產品濕適宜的干燥溫度、物料的粒度、比重水分的性質等因素具體設計確定。
